山东红日阿康化工股份有限公司10万吨复合肥生产线筛分系统配套HFMC-500型脉冲布袋除尘器改造项目
一、项目可行性分析：
贵公司提出的采用水泥框架与钢结构相结合的布袋式除尘系统对中富线进行粉尘治理的方案是可行的。
中富线复合肥成份中含氮量高， 容易吸潮溶解，经过我公司对现场实际情况的考察和贵公司提供的基本数据，结合我公司布袋除尘器设计制造经验，水泥框架解决了钢结构容易被腐蚀的问题，同时经过我公司对除尘器结构的改进，采用外跨式离线分风系统成功的解决了原有老式水泥框架布袋除尘器不能离线清灰，运行阻力高的问题。
老式水泥框架布袋除尘器清灰多采用和沉降室一样的清理方式，通过清灰门一掀一掀的往外清理，费时费力，停车时间长，影响开车率。我公司经过改进采用类灰斗式清灰方式，可以将收集来的粉尘直接从底部的卸灰口清出，并在卸灰口处放置小推车，及时清理掉粉尘，不用再二次倒运，清灰工作量小，方便。
二、主要尘点及排风量：
主要尘点：
粗滚筛及斗提
细滚筛及斗提
包膜机
尿素破碎机及斗提
链式破碎机及皮带落料点
小破碎机落料点
混料斗提及进出口
返料皮带的落料点
经过我公司技术人员对中富线现场各尘点的实地考察，计算整条生产线所需风量在55000-60000m3/h，整条生产线尘点分散，管道复杂且比较长，大多数尘点为敞开式或半密闭式，风量损失大，因此在选择引风机时，风压应在5000Pa左右。
三、设备技术参数：
HFDMC-800型水泥框架离线脉冲布袋除尘器
处理风量：50000-60000m3/h
过滤面积：800m2
过滤风速：1.0 - 1.25m/min
设备阻力：1500-1800Pa
入口含尘气体浓度：≤30g/Nm3
出口浓度：≤30mg/Nm3
烟气温度：≤120℃
漏风率：≤3%
清灰机理：离线逐行脉冲喷吹清灰
滤袋材质：500克涤纶+PTFE覆膜针刺毡
滤袋规格：130X4000mm
骨架材质：冷拔钢丝+硅处理
骨架规格：120X3970mm
电磁脉冲阀：DMF-Y-50S 36台
喷吹压力：0.5-0.7Mpa
压缩空气耗气量：60m3/h
分室离线气缸：100 6台
电控系统：PLC集成控制系统
★推荐选用风机型号：
风机型号：G4-73-12D-Y315M1-4 电机功率：132kw
风机流量：55000-65000m3/h
风机全压：4500-4700Pa
以下图片为我公司工程实例图片组图，未经本公司授权其他单位或个人不得转载，否则将承担法律责任。

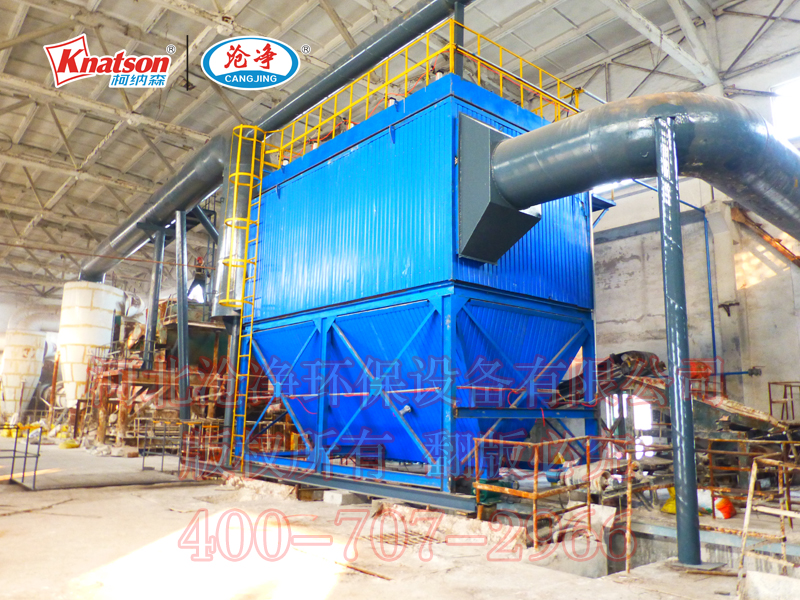

HFMC-500型复合肥脉冲布袋除尘器安装效果图

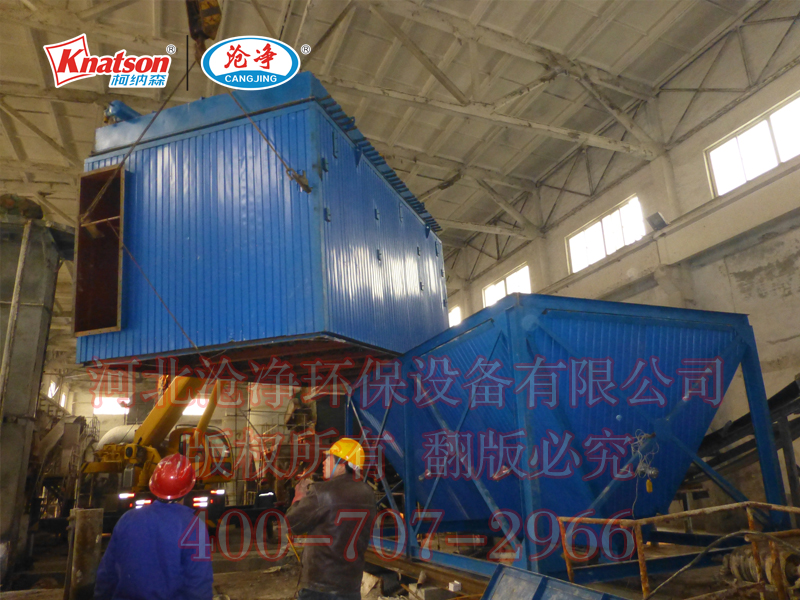

HFMC-500型复合肥脉冲布袋除尘器箱体吊装

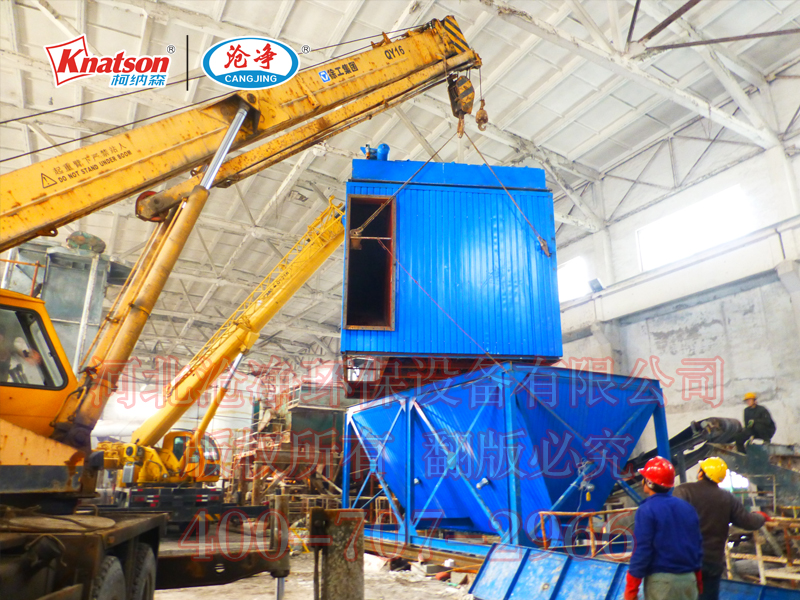

HFMC-500型复合肥脉冲布袋除尘器箱体吊装
