山西天脊煤化工集团股份有限公司复合肥二厂20万吨硝基复合肥滚筒生产线脉冲布袋除尘器改造技术方案：
节 设计改造布置方案
1.1 设计及供货范围：
（1）2#干燥机尾气、冷却机尾气、吸尘点尾气配套的共计3台套布袋除尘器及附件的供货及安装、配套控制系统的供货及安装调试；
（2）现有X-0103、X-0104、X0105三台旋风除尘器的拆除或移位工程；
（3）3台布袋除尘器进风管道根据新建设备位置的改造，能够利旧的管道利旧，不够部分补齐并安装，增加 的保温及检修口、清灰口；
（4）布袋除尘器灰斗部分蒸汽加热管道的供货及安装；
（5）布袋除尘器压缩空气管路的供货及安装；
（6）防糊袋热风系统设备及管道的供货及安装；
（7）主返料皮带加长至本项目所需长度；
1.2 工程总体设计原则：
（1）粉尘排放达标：≤30mg/Nm3
（2）在现有复合肥二厂设备及空间布置条件下，能利旧的设备及管道尽量利旧，减少设备及辅助材料的投入，方案设计以低阻低能耗为指导思路；
（3）充分考虑降低布袋除尘系统总阻力，以适应现有风机的风压，不增加风机电机功率，达到节能目标；
（4）优化布袋除尘系统结构及输卸灰系统方案，系统长期稳定运行；
（5）布袋除尘器在运行和停车期间如何防止因复合肥粉尘吸潮造成的糊袋；
（6）布袋除尘器在夏季高湿环境下长期稳定运行；
（7）工艺、配置合理、操作方便、维护简单；
1.3布袋除尘器整体布置方案：
经过我公司技术人员现场勘查， 对现有7米钢平台进行改造加固后可作为布袋除尘器的承重钢架使用，布袋除尘器的外形尺寸充分考虑了现有7米平台钢架的实际布置尺寸，需要将现有钢架及平台的钢梁进行改造及拆除， 西侧没有平台的空间需要重新制作钢架及平台，钢架基础由业主方根据要求自行施工。
将X-0103旋风除尘器向东侧移动1米，为新布置的2号烘干机尾气布袋除尘器留出空间。X-0104旋风除尘器位置不动，新布置的冷却机尾气布袋除尘器布置在X-0104旋风除尘器和X-0102双旋风除尘器之间的空间内。（如下图所示）
吸尘点配套的布袋除尘器设备体积和载荷较小，可以放置在现有平台之上，只需将现有X-0105旋风除尘器向东侧移动即可。但吸尘点布袋除尘器的安装因吊车无法靠近，不具备吊装空间所以是较为难安装的设备。安装吸尘点布袋除尘器时需先将1#烘干机配套的X-0102双旋风除尘器的汇集出风口先拆下来，待安装完设备在将汇集出风口安上。
天脊集团复肥二厂排放满足≤20mg/m3的复合肥脉冲布袋除尘器系统安装调试完成，该系统采用了我公司 新荣获 的“应用于高湿环境下具有防糊袋功能的复合肥布袋除尘器”技术，于2017年11月10日试车成功。
应用于高湿环境下具有防糊袋功能的复合肥布袋除尘器
发明人：严伟立 严伟业
公司：河北沧净环保设备有限公司
1、技术：本实用新型涉及用于在高湿环境下复合肥生产线配套的布袋除尘器防止糊袋的技术，具体涉及一套具有闭路循环电加热功能的防糊袋复合肥布袋除尘器。
2、背景技术：现有技术条件下没有配套闭路循环电加热系统的复合肥布袋除尘器因处于高湿环境和复合肥粉尘自身具有的吸潮性能，极易造成除尘滤袋因粉尘吸潮糊袋，从而造成布袋除尘器阻力升高甚至过滤失效，影响复合肥生产线的正常生产，是困扰大多数复合肥生产企业的难题。
3、发明内容：
本实用新型的目的在于避免现有技术的缺陷在复合肥布袋除尘器基础上增加一套闭路循环电加热系统从而解决复合肥布袋除尘器在高湿环境下长时间停车时容易糊袋的问题。
为实现上述目的，本实用新型采取的技术方案为：所述的一种应用于高湿环境下具有闭路循环电加热功能的复合肥布袋除尘器其特点是包括：复合肥布袋除尘器、风道式电加热器、循环风机、加热器截止阀、加热器出口截止阀、布袋除尘器进风口截止阀、布袋除尘器出风口截止阀、复合肥布袋除尘器、测温传感器、循环管路、自动控制系统、蒸汽盘管加热。

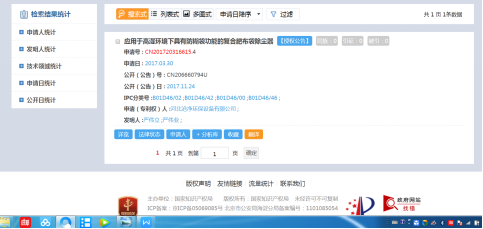

该烘干机高湿含尘尾气配套的复合肥脉冲布袋除尘器采用了我公司 新的“应用于高湿环境下具有防糊袋功能的复合肥布袋除尘器”技术，号：ZL201720316615.4【技术所有权归河北沧净环保设备有限公司所有，真伪查询检索及分析入口：http://www.pss-system.gov.cn/

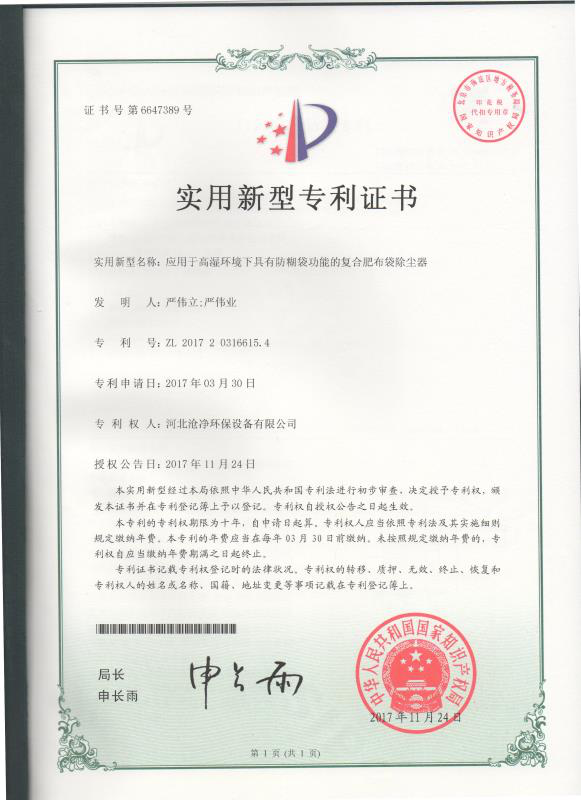

我公司于2017年11月24日获得局正式授权的证书
因涉及技术保密在此不详细叙述内容，详情请咨询我公司技术总监：18831771122（严经理）
